綜合布線系統工程解決方案將作為數據、語音、多媒體信息的傳 輸介質主要引用于大樓的計算機網絡系統、通信系統及大樓智能控制系統的上位管理系統。大樓配備有先進的計算機網絡系統和通訊系統。為了有效地利用這些設 備，并讓它們發揮重大的效果，將采用綜合布線系統實現電話和計算機系統資源的綜合利用。綜合布線系統工程解決方案在滿足需求的前提下，重點考慮今后的系統擴充、可靠性、易維 護、易管理等問題。

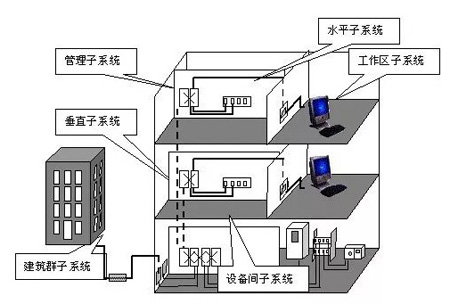

工作區子系統(Work Area)
水平子系統(Floor distributor)
管理區子系統(Telecommunications room)
垂直干線子系統(Building backbone cabling)
設備間子系統(Eqiupment)
建筑群子系統(Campus distributor)
2、設計依據
EIA/TIA-568 商用建筑通訊布線標準
EIA/TIA-569 商用建筑通訊布線線槽及空間標準
EIA/TIA TSB-67 商用建筑通訊布線測試標準
EN50173-2007 信息技術-通用布線系統
ISO/IEC 11801 用戶樓宇通用布線標準
GB 50311-2007 建筑與建筑群綜合布線系統工程設計規范
GB 50312-2007 建筑與建筑群綜合布線系統工程驗收規范
3、系統組成及架構
3.1 系統設計
現代建筑綜合布線是一個為滿足其多媒體、辦公、信息管理、數據圖檔管理等需求的大型工程,綜合布線系統作為數據及語音網絡的物理鏈路,須具有高度的先進性,穩定性和靈活性以及可升級性。
綜合布線拓撲結構設計上大部分采用了星型結構,可根 據需要靈活的將網絡組建為以太網絡、總線網絡及其它各種網絡形式。星形結構用于MDF(主配線機柜)與每一層的每一個信息點的連接。這是一種良好的拓撲 結構，這種物理拓撲結構仿效語音工業，并且在聯網中得到便利。它能支持環狀拓撲應用和星型拓撲應用。所以，無需變化電纜就可以十分容易的完成應用，操作的 改變，系統的擴容，甚至是辦公室布置的改變，維護對于用戶來說非常簡便。在星形拓撲結構中擴展很簡單，因為站點是從中央節點向外增加的。每一個節點之間是 互相獨立的，所以改變和重新連接事實上只影響這些變動的連接部分。
中心機房實現每層樓匯接來的電纜的***終管理。主配線 間和每個分配線間網絡部分通過光纜連接，語音部分通過大對數連接。信息點使用網線(此方案以六類非屏蔽雙絞線為例)匯聚到每個分配線間。為使網絡與語音能 靈活互換，模塊可采用六類非屏蔽RJ45型接口模塊，保證與RJ11型接口兼容，可隨時轉換接插電話、計算機或數據終端。
系統選用產品的各項指標都應高于系統設計指標，從而能保證系統設計指標，使系統得以滿足近期需求和具有遠期發展余地。另外系統應按規范設計可靠的安全防護措施，在系統設備和電源接入方面，有完整可行的防雷和接地設計。
實施后的綜合布線系統應該是符合國家設計和驗收標準的布線系統。并且整個系統應當是實用的、靈活的、可擴展的、可靠的、可管理的。
3.2 功能概述
設計方案在充分滿足大樓對于信息傳輸與電腦網絡的要求的同時，將語音傳輸、視頻傳輸和其他弱電、強電的控制系統通過綜合布線連接起來，形成一個有機的整體。
綜合各個系統，統一布線，降低建筑在布線上的整體開銷。
具有開放性和靈活性，能滿足網絡結構變動和電話遷移的需求，同時提供多種應用的接口。
滿足發展的需求，能提供用途和數量上的擴展，充分適應通訊和電腦網絡的發展。
綜合布線系統采用光纖與雙絞線 (UTP) 混合方式，極為合理地構成一套完整的布線系統。所有布線設計均采用世界**通訊標準，所有信息通道均按國際布線標準采用配置，并為 將來的發展提供了足夠的容量。通過主干通道可同時傳輸多路實時多媒體信息，同時物理星形方式為將來發展交換式網絡奠定了堅實基礎。
3.3 系統構成
綜合布線系統的設計由工作區子系統、水平布線子系統、垂直干線子系統、管理(配線)子系統、設備間子系統、建筑子系統組成。
數據信息通過光纖直接引至總機房，語音信息通過大對數電纜引自總機房，在各分配線間經過網絡配線架、光纖配線架及語音配線架等以雙絞線連通各個終端。
3.3.1 工作區子系統
工作區指從由水平系統電纜延伸至數據終端設備的連接線纜和適配器及用戶信息插座組成。工作區的UTP/FTP跳線為軟線(Patch Cable)材料，即雙絞線的芯線為多股細銅絲，***大長度不應超過5M。
3.3.2 水平子系統
水平子系統指從各區域配線間至工作區用戶信息插座，由水平電纜、中間配線設備等組成。采用星型拓撲結構，每個信息點均需連接到管理子系統，如果由水平子系統采用雙絞線布線則***大水平距離為90m(295ft)，該距離是指從管理間子系統的配線架的背部端口至工作區的信息插座的電纜長度，工作區的終端跳線、連接設備的設備跳線的總長度不應超過10M。水平布線系統施工是綜合布線中施工量***大、***重要的工作，在建筑物施工完成后，不易變更，因此要嚴格按規范施工，保證鏈路性能。
3.3.3 管理區子系統
管理子系統設置在樓層配線房、弱電井內，是水平系統 電纜端接的場所，也是主干系統電纜端接的場所;由大樓主配線架、樓層分配線架、跳線、轉換插座等組成。用戶可以在管理子系統中更改、增加、交接、擴展線 纜，用于改變線纜路由。建議采用合適的線纜路由和調整件組成管理子系統。
3.3.4 垂直主干線子系統
主干線子系統即從機房至樓層弱電間。
主干子系統是建筑中將網絡連成一體的重要途徑和方法，同時也是樓層網絡和大樓骨干網絡連接的重要手段。該子系統采用分層星型拓撲結構，每個樓層配線間均需采用垂直主干線纜連接到大樓主設備間。
主干子系統是建筑中將網絡連成一體的重要途徑和方法，同時也是樓層網絡和大樓骨干網絡連接的重要手段。該子系統采用分層星型拓撲結構，每個樓層配線間均需采用垂直主干線纜連接到大樓主設備間。
3.3.5 設備間系統
設備間子系統是一個集中化設備區，連接系統公共設備，如PBX、核心交換機、服務器、建筑自動化和保安系統，及通過垂直干線子系統連接至管理子系統。
設備間子系統是大樓中數據、語音垂直主干線纜終接的 場所;也是建筑群來的線纜進入建筑物終接的場所;更是各種數據語音主機設備及保護設施的安裝場所。建議設備間子系統設在建筑物中部或在建筑物的一、二層， 位置不應遠離電梯，而且為以后的擴展留有余地，不建議在頂層或地下室。建議建筑群來的線纜進入建筑物時應有相應的過流、過壓保護設施。
3.3.6 建筑區子系統
建筑群子系統是由兩個以上建筑物的電話、數據和電視系統構成的綜合布線系統，其連接各建筑物之間的電纜(光纜)和配線設備共同組成建筑群子系統 。
綜合布線系統靈活的配置為應用的擴展提供了較高的裕量。系統采用光纖和雙絞線作為傳輸介質，為不同應用提供了合理地選擇空間。對帶寬要求不高的應用，采用雙絞線，而對高帶寬需求的應用采用光纖到桌面的方式。語音主干系統采用大對數電纜，既可作為話音的主干，也可作為數據主干的備份，數據主干采用光纜，其高的帶寬為多路實時多媒體信息傳輸留有足夠裕量。
